磁力泵又可稱它為磁力驅動泵，由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。

　　今天我們介紹的是磁力泵中的一種：自吸磁力泵(自吸磁力泵)，這種磁力泵的常用型號為：ZMD系列磁力驅動泵。它的工作應用原理如下：

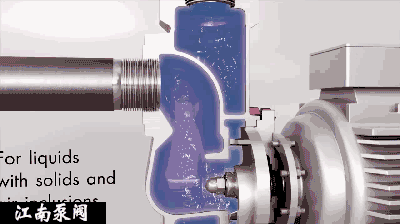

　　吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由增壓泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

　　自吸磁力泵,自吸磁力泵的工作原理就是泵啟動前不需引灌介質，經短時間運轉，靠泵本身的作用，把水吸上來，投入正常運轉。泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。

　　家用水泵啟動后，在離心力的作.吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

　　自吸式磁力驅動離心泵不但具有自吸功能，而且為磁力驅動結構，具有全密封、耐腐蝕、無泄漏的特點，是自動化遠距離控制和流動使用的理想用泵。在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。

　　ZCQ氟塑料自吸磁力泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業，是目前磁力泵品種中結構較新穎的產品，高效節能、安全實用。該型襯氟自吸磁力泵榮獲“國家科學技術進步一等獎”，國內首創，已申請國家專利技術保護。

　　設計特點：

　　ZCQ系列自吸磁力泵，集合了磁力泵的所有優良特性，且較大的優勢即可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。是輸送易燃、易爆、易揮發、強腐蝕、強滲透性高危化學介質較理想的選擇。根據所輸送介質的特性，如介質比重、腐蝕性等可選用不用材質的泵主軸材料，如輸送氫氟酸和有機溶劑可選用無壓燒結碳化硅主軸或99.99%氧化鋁陶瓷主軸。

　　ZCQ系列磁力驅動泵采用較新材料制成的隔離套具有高強度的力學性能，***消除了一般磁力泵具有的磁渦流現象。

　　ZCQ系列磁力驅動泵采用獨特的后拉式結構，整機過流部分只有5個部件總成組合而成，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。

　　以上就是自吸磁力泵(自吸磁力泵)的工作應用原理，接下來我們還會介紹塑料磁力泵和氟塑料磁力泵的一些相關技術。

ZCQ氟塑料磁力自吸泵
