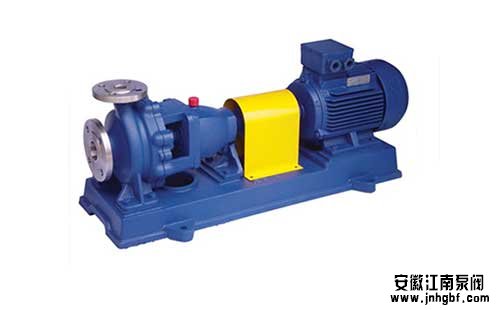

1不銹鋼磁力泵結構

　　不銹鋼磁力泵是由泵頭，磁力驅動裝置、其它零部件組成，大致分為三大部分。泵頭部分主要由泵體(壓水室)、泵蓋、泵軸、葉輪、軸承、軸套等零件組成;磁力驅動裝置部分主要由內外磁轉子、隔離套等部件組成;不銹鋼磁力泵其它零部件主要包括支撐架、底板，電機.中間軸承體和聯軸器(僅適用于中間聯軸式結構，直聯式結構沒有)等。

　　2不銹鋼磁力泵的工作原理

　　不銹鋼磁力泵的結構特點是將動密封轉變?yōu)?a href='http://m.42fortwo.com/jmf_151_1.html' target='_blank' target='_blank'>靜密封。在傳動結構基礎上實現了全密封傳動質的變化。

　　推薦閱讀：《厲害了,磁力泵的傳動原理與結構特點詳解!》

　　在三相異步電機軸伸出端裝有一個圓筒外形的外磁轉子,在氟塑料不銹鋼磁力泵泵體內側圓柱面上均勻密排著磁力方向南北兩極相間排列的外磁鋼圈(一般都為永磁體)在泵軸的另外一端也裝有一模一樣的圓筒外形的內磁轉子，由于內磁轉子與輸送液體互相碰觸，為防止受液體的侵蝕作用以在內磁轉子的外表面上加一個不受介質腐蝕 的非磁性材料的內包套在內。外磁轉子與泵殼之間有一個非磁性材料制作(一般都是陶瓷材質制作)的隔離套，將被抽送的液體以靜環密封的形式密封在泵體內而讓液體不會外部泄露，當三相異步電機帶動外磁轉子旋轉的同時，由于兩個永磁體之間的互相吸斥作用，帶動內磁轉子同步旋轉周為葉輪與內磁轉子連成一體從而葉輪也就和內磁轉子一起旋轉而達到輸送液體的目的。不銹鋼磁力泵結構部分是泵體內部過流部分使用襯氟材質，再則利用現代磁力學原理，使用磁力實現無接觸間接傳動的一種化工泵。

　　不銹鋼磁力泵運行安全可靠，噪音低，無泄漏，無污染，廣泛應用在糧油、食品、石油化工、化學制品、化肥、核電、冶金和制藥等工業系統中。隨著全球?qū)Π踩h(huán)境保護的關注，這種新型的清潔環保工業泵逐步取代相同性能的機械密封泵，被有效的推廣應用。

　　3不銹鋼磁力泵滑動軸承的關系。

　　因為不銹鋼磁力泵的滑動軸承以所輸送的介質進行自身冷卻潤滑，所以一般根據不同的介質及使用工況。選用不同的材質制作軸承，滑動軸承常用材料浸漬石墨，填充聚四氟乙烯，工程陶瓷，碳化硅和硬質合金等，由于工程陶瓷具有好的耐熱，耐腐蝕，耐摩擦性能。所以不銹鋼磁力泵的滑動軸承采用工程陶瓷制作以穩定不銹鋼磁力泵的先進性能和質量安全，特別是在食品行業中，這種滑動軸承的應用解決了傳統輸送泵因選用需潤滑劑的普通軸承而污染原材料的現象，但是工程陶瓷很脆膨脹系數小，所以選用工程陶瓷材料的滑動軸承的軸承間隙不得過小，以免發生報軸事故。

　　4不銹鋼磁力泵空負荷運行將導致軸承磁性體失磁，故本類泵嚴禁空負荷運轉，不銹鋼磁力泵的負載試車的步驟如下。

　　(a)開啟不銹鋼磁力泵前應全開吸入閥門，泵體內灌滿液體，出口管線的排出閥門打開約四分之一，泵啟動后待轉速達到額定轉速即應全開排出閥門

　　(b)檢查電流值，是否超出設定值

　　(c)檢查有無雜音和振動，振動值符合SHS010032001《石油化工旋轉機械振動標準》的規定值。

　　(d)檢查不銹鋼磁力泵的流量、揚程、應不低于銘牌指數的90%，密封罩根部工作溫度在磁轉子材料允許范圍內。
